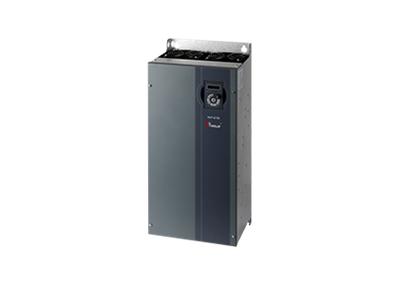

工程低负载型丨HLP-G110

HLP-G110系列是海利普结合实际工程应用需求研制的针对风机、水泵、暖通空调等低负载市场的工程型产品，集成了风机、水泵应用相关工艺。

产品特点

产品特点：

² 高可靠性

u 采用新型高速、大容量处理器，产品功能多、性能强

u 风扇转速可控

u 严格的设计测试生产体系

² 高环境适应性

u 独立风道设计

u PCBA 100% 涂层覆盖率

u 宽散热器齿距设计

u 风机易更换清理设计

u 可在45℃环境温度下满载运行

u 宽电压范围设计

u 适应性中国用户的EMC特性

u 具有自动能量优化功能，提高能量效率，最高可达15%

u 全系列内置射频干扰（RFI）滤波器

u 22kW及以下机型提供IP50高防护选件，进一步提高变频器的环境适应能力

² 优秀的用户友好性

u 用户操作简便

u 可接收多种反馈信号：电阻0-400Ω，电流0-20mA 和电压0-10V

u 产品体积小

u 多种安装方式

² 优秀的控制性能

u 同时适用于异步电机和永磁同步电机的控制

u 具有多种应用宏，包括：内置PID调节，多泵控制和风机的PFC应用

u 1Hz带100%额定负载突然加载和卸载的转矩，转速曲线

技术参数

项目	说明	规格
输入电源	电压	三相 380~480V -20%~ + 10%；
	频率	48-62Hz；
	最大不平衡度	3%；
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F：0-400Hz；矢量控制：0-200Hz；
IO板控制端子	输入端子	5路数字量输入端子； 2路模拟量输入端子，均支持接收电压或电流信号；其中 AI端子可通过跳线开关选择电流或电阻信号；
	输出端子	6个继电器输出端子； 2个模拟量输出端子，其中VO即可输出电压，也可输出电流信号，AO仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA； 1路10V电源端子，最大输出电流10mA；
	通讯端子	1组通讯端子，最大波特率115200bit/s；
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息；
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20；
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	≤ 75kW：.14g； 90-450 kW：0.7g；
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	37kW及以上机型内置直流电抗器
