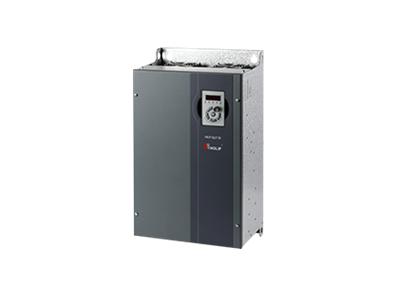

通用多功能型丨HLP-SJ110

HLP-SJ110系列变频器是基于A100平台开发的针对中等强度负载的通用多功能型变频器。过载能力135％额定输出电流1min，180％额定输出电流1s。

产品特点

² 高可靠性

u 长寿命设计

u 严格的设计测试生产体系

² 高环境适应性

u 独立风道设计

u PCBA 100% 涂层覆盖率

u 宽散热器齿距设计

u 风机易更换清理设计

u 37kW及以上机型内置直流电抗器

u 宽电压范围设计

u 适应性中国用户的EMC特性

² 优秀的用户友好性

u 用户操作简便

u 产品体积小

u 多种安装方式

² 优秀的控制性能

u 矢量控制保证了优秀的控制性能

u 不同转速下的转矩特性

u 1Hz带100%额定负载突然加载和卸载的转矩，转速曲线

技术参数

项目	说明	规格
输入电源	电压	单 / 三相 200~240V -20%~ + 10% ; 三相 380~480V -20%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相 0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
IO板控制端子	输入端子	6路数字量输入端子； 2路模拟量输入端子，均支持接收电压或电流信号；
	输出端子	2路数字量输出端子，其中1路支持最高100kHz高速脉冲输出； 2路继电器输出端子； 2路模拟量输出端子，其中1路即可输出电压，也可输出电流信号，另一个仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA ; 1路10V电源端子，最大输出电流10mA ;
	通讯端子	1组通讯端子，最大波特率115200bit/s ;
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	≤ 75kW : 1.14g ; ≥ 90kW : 0.7g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	37kW及以上机型内置直流电抗器；
其他	制动单元	22kW及以下机型内置制动单元；
