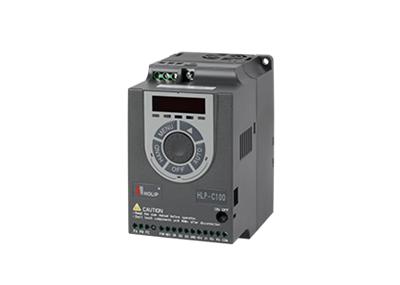

迷你型丨HLP-C100

HLP-C100系列变频器是海利普新一代高品质、高可靠性迷你型变频器，专门针对小功率电机量身定做，具有体积小巧、使用简便等特点。

产品特点

² 高可靠性

u 长寿命设计

u 风扇转速可控

u 严格的设计测试生产体系

² 高环境适应性

u 独立风道、风扇易拆卸设计

u PCBA 100%涂层覆盖率

u 宽电压范围设计

u REI开关设计，可根据对漏电流的要求选择不同的开、关模式

² 优秀的用户友好性

u 采用高品质增量式电位器，方便使用

u 一键恢复用户参数

u 支持IO板定制化

u 先进的热仿真设计，产品体积小，大大节省安装空间

² 优秀的控制性能

u 矢量控制保证了优秀的控制性能

u 不同段速可以配合不同加减速时间

u 采用标准Modbus协议，易组成集中控制系统

技术参数

项目	说明	规格
输入电源	电压	单 / 三相 200~240V -20%~ + 10% ; 三相 380~480V -20%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	0-400Hz；
控制端子	输入端子	5个数字量输入端子； 1个模拟量输入端子，支持接收电压或电流信号；
	输出端子	1个继电器输出端子；
	电源端子	1个10V电源端子，最大输出电流10mA ;
	通讯端子	1组通讯端子，最大波特率38400 bit/s ;
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	1.14g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：5米；非屏蔽线：50米；
其他	直流电抗器	无
其他	制动单元	220V/380V1.5kW及以上机型内置制动单元；
